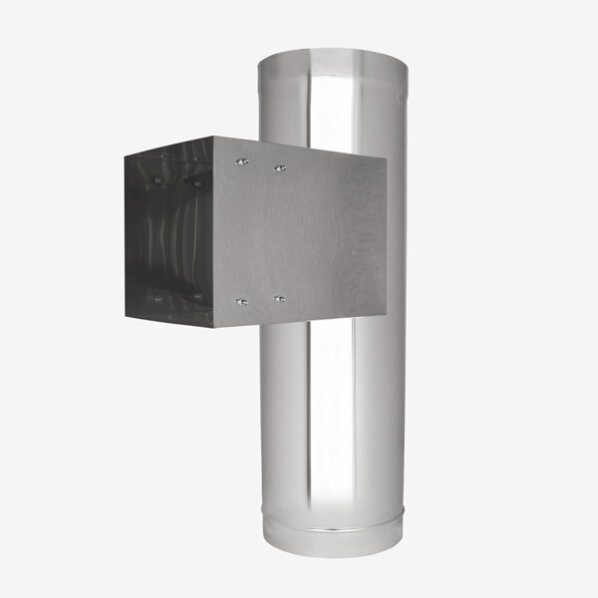

Tubul VARIOVAC cu gură de încărcare are sudată pe lateral cutia în care se montează ușa de încărcare laterală. Cutia are 250 mm adâncime și se poate scurta la fața locului, după grosimea peretelui și adâncimea de montaj a ușii alese.
Ce gură îți trebuie

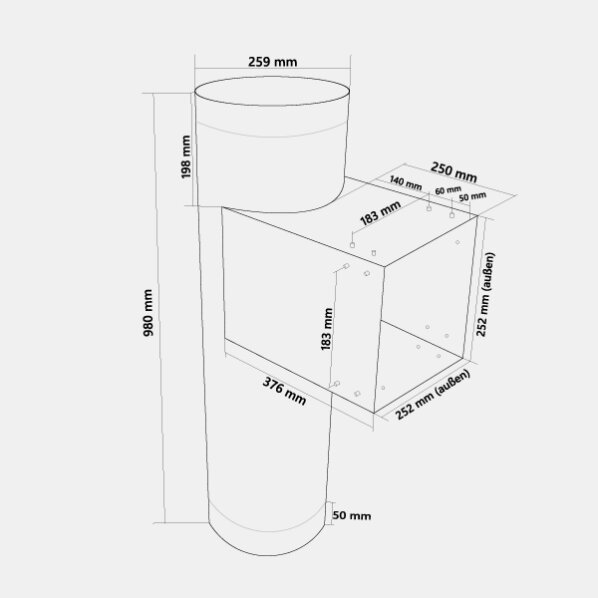

| Pătrată | pentru ușile QUATTRO; cutia are 252 × 252 mm la Ø 250, 292 × 292 mm la Ø 285 și 302 × 302 mm la Ø 300, iar la Ø 450–600 mm latura cutiei este egală cu diametrul tubului |
|---|---|
| Pătrată 450 × 450 sau 600 × 600 mm | pentru uși mari, de exemplu QUATTRO 450 |
| Dreptunghiulară | cutie de 358 × 259 mm, pentru ușile EXCELLENT, KIPPMULDE și SWING |
Date tehnice
| Material | inox lustruit, 0,6 mm la Ø 250–285 mm, 1 mm de la Ø 300 mm |
|---|---|
| Înălțime | 980 mm |
| Înălțime utilă | 930 mm |
| Adâncimea cutiei | 250 mm, se poate scurta |
| Prinderea ușii | piulițe nituite montate în cutie (16 la Ø 250 mm) |
Dacă scurtezi cutia, acoperă muchia tăiată cu profilul de protecție. Dacă ai nevoie de o cutie mai adâncă, o prelungești cu prelungitorul de gură. Diametrul poate varia cu câțiva milimetri, din cauza modului de fabricație; asta nu afectează montajul.
Termen de livrare mai lung, de la producător: pătrată, Ø 400 mm: aproximativ 3 săptămâni; dreptunghiulară, Ø 400 mm: aproximativ 3 săptămâni.
